系統簡介

該系統由培養模塊、運輸模塊、檢測模塊、清洗模塊四部分構成。平臺系統自帶可見光檢測設備，可拓展外接高光譜成像設備。系統還可達到以下要求：檢測速率50板/小時； 數據提取精度＞95%； 視距50cm處能達到1mm達到3-4像素。

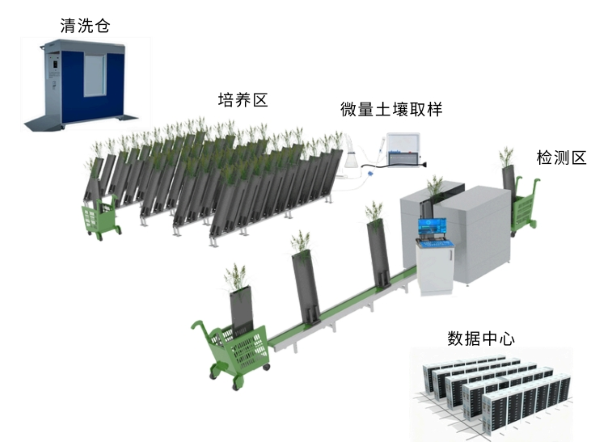

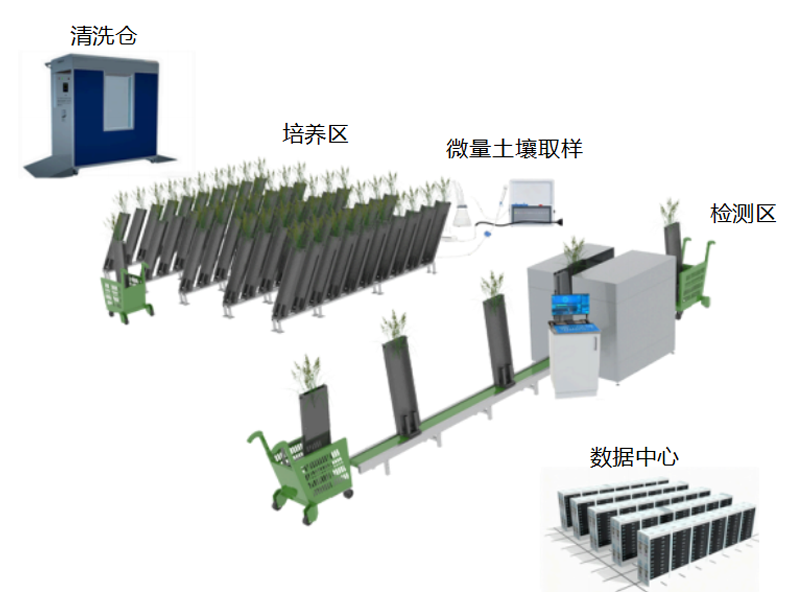

系統平臺?意圖

· 培養模塊：根盒放置于培養架，根盒底部設計特殊固定卡槽底座。目標植株于根盒中培養生長。根盒自身附帶特定標簽，可通過軟件進行精確追蹤，生長周期采集數據電子入檔。

· 運輸模塊：運輸推車底座配備特制夾取固定裝置， 能夠與根盒底部精準匹配， 可將根盒從培養架運輸至暗箱的傳動裝置上， 隨后將根盒送至暗箱內部進行根盒標簽掃描和根系部分?jǐn)?shù)據采集。

· 檢測模塊：由暗箱、成像系統、微量土壤取樣模塊、內置光源、固定系統、傳動裝置組成，負責檢測目標植株各項生理參數。微量土壤取樣模塊旨在實現植物根際微尺度范圍內（約0-5mm）土壤或溶液樣品的無損、定量采集，用于根際分泌物、微生物群落及化學梯度的精細研究。傳動裝置支持批量檢測，可同時容納三板根盒。目標植株檢測完成后，運輸推車將根盒夾取并送回培養架原位；同時，另一推車同步將待檢測的新根盒運送至傳動裝置，實現不間斷數據采集。

· 清洗模塊：定期清潔維護根盒光學面板， 可通過特定裝置非人工夾取光學面板。

軟件功能

· 樣本編號智能管理

該功能聚焦于樣本全生命周期的編號規范化與智能化管理，通過建立統一的編碼規則（ 如包含樣本類型、采集時間、處理批次等信息），實現樣本編號的自動生成、關聯與溯源。支持批量導入導出、編號查重校驗及樣本狀態實時更新， 可與后續表型分析環節無縫對接，尤其適用于多批次、多類型樣本的規模化研究場景。

· 根系形態特征提取

基于圖像識別與深度學習技術，對根系圖像（如掃描圖、顯微圖像等）進行自動化分析，精準提取關鍵形態參數?？勺R(shí)別直徑1mm以上根系，提取精度95%以上，并量化根系長度、直徑、表面積、體積、分支數、根尖數量、交叉點數等特征，智能估算生物量，動態監測根系生長變化，解析生長速率。突破傳統人工測量的主觀性和低效率限制。同時支持不同生長階段根系形態的對比分析，廣泛應用于作物育種、植物生理學研究等領域。

· 表型參量統計及動態分析

整合樣本編號、根系形態、理化表型等多維度數據，提供強大的統計分析與可視化功能。支持對單/多組樣本的表型參數進行均值、方差、顯著性檢驗（ 如t檢驗、ANOVA）等統計計算，同時通過折線圖、熱圖、動態曲線等方式，直觀展?表型參數隨時間、環境或處理?xiàng)l件的變化趨勢，揭?表型與基因型、環境因子的關聯。

以上功能覆蓋了從樣本管理到表型數據獲取、分析的全流程，通過智能化技術提升植物表型研究的效率與精度，助力農業育種、植物科學等領域的創新研究。

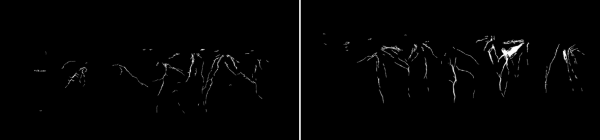

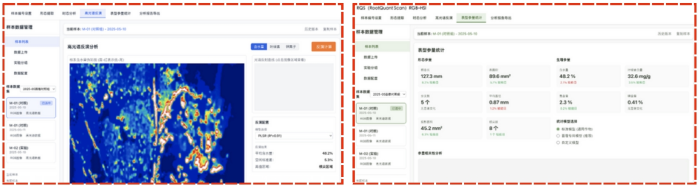

軟件界面展?

系統特點

· 拓展性：可外接拓展高光譜成像設備；

· 兼容性：可兼容多款高光譜儀器軟硬件操作；

· 高透射率：根盒采用特制光學玻璃材料， 透射率達90%以上；

· 自動化：推車自帶根盒夾取裝置， 無需人工搬運；

· 不間斷采集：根盒、運輸推車、傳動裝置配套配合，穩定運輸， 實現不間斷采集；

· 全流程實時追蹤：根盒帶有固定編碼， 暗箱配套掃描裝置， 支持追蹤溯源， 實現精準定位；

· 提取根系基本形態特征，還可實現多樣化根系表型參量統計及動態分析；

· 如有需要， 可獲取地下、地上部分全部圖像數據。

培養模塊-根盒設備參數

培養架?意圖

· 長度：100cm

· 寬度：30cm

· 厚度：5cm

· 重量：20kg

· 材質：不銹鋼 、特殊光學玻璃 .  面板透射率：90%

· 面板易于拆卸，方便清洗與維護

· 底部裝有排土孔、排水孔、固定卡槽

· 根盒兩側均勻分布數個土壤取樣口 ， 以實現對根系周?chē)寥廊?/span>

· 溫度范圍：0℃-50℃

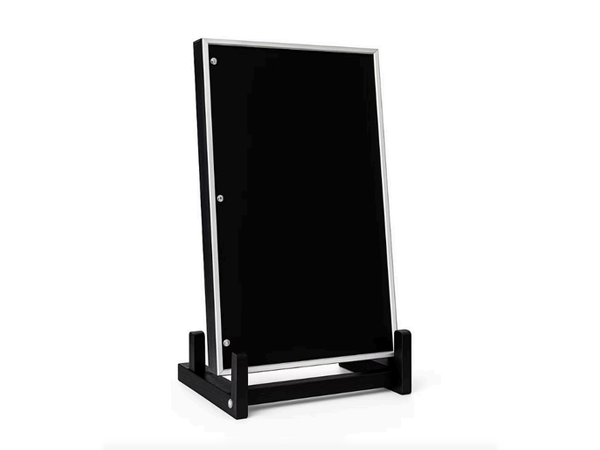

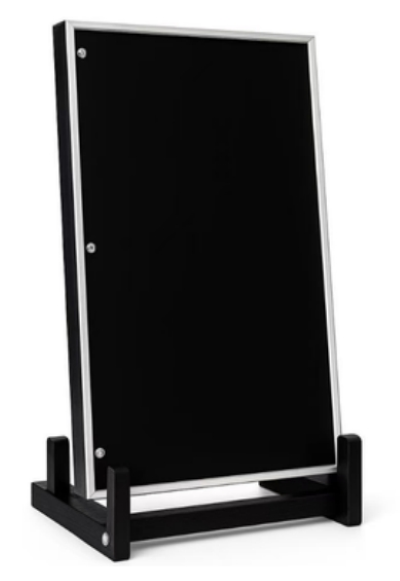

根盒?意圖

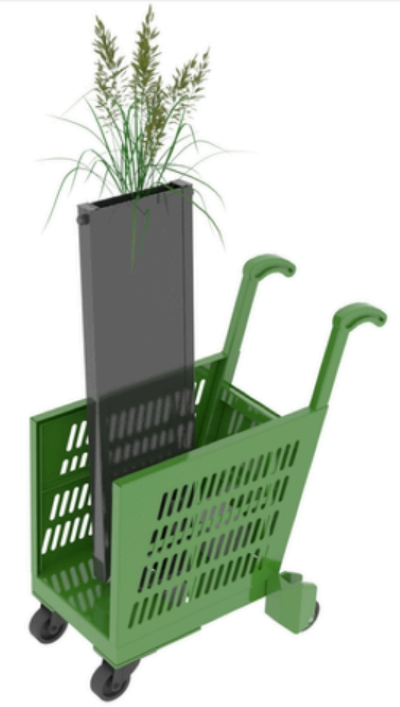

運輸模塊-推車設備參數

· 重量 ：40kg

· 電機步進角： 1.8 °

· 電壓： 3V

· 通訊接口 ： RS485 ，基于標準的Modbus RTU協議。

· 運動方式： 扶手按壓前進

· 推車底座安裝有與根盒底座相匹配的特制夾取固定裝置。

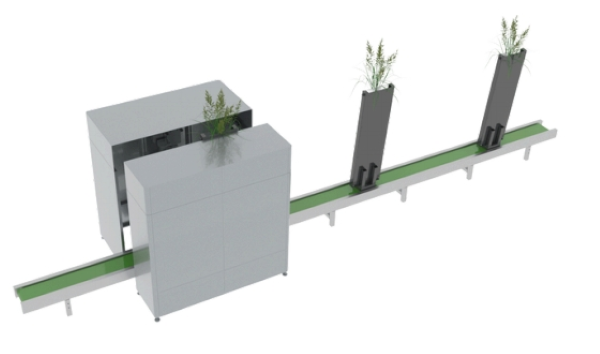

檢測模塊-設備參數

可見光相機

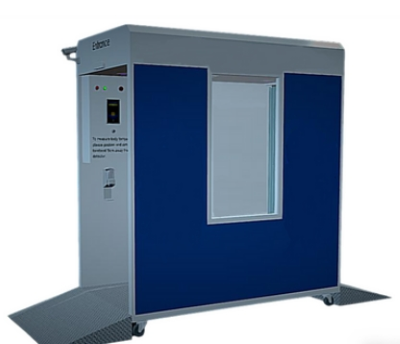

暗箱

· 遮光率： ＞99%

· 檢測速率： 50板/小時

· 根系數據范圍： 視距50cm處能達到1mm達到3-4像素。

· 自動調節燈源

· 兼容多款高光譜儀器軟硬件操作

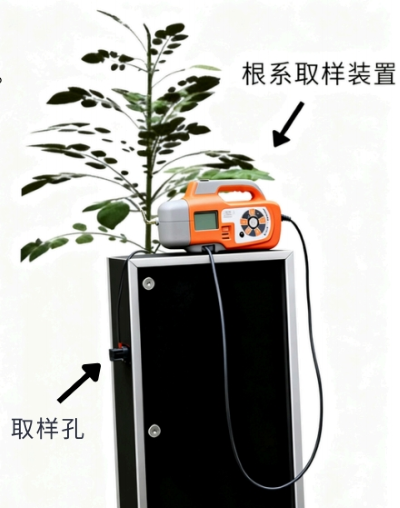

微量土壤取樣器

· 無損采集根際土壤樣品 ，保留自然根-土界面結構。 .  支持定點 、 多點或時間序列取樣。

· 與液相色譜 、代謝組學 、 離子色譜等后續分析兼容。 .  可擴展為自動化多通道采樣系統。通過采集到的根際土壤樣品 ， 結合后續分析手段（ 如LC-MS 、 GC-MS 、 IC 、 ICP-MS 等）， 可以得到如下參數：

· 可溶性有機物 （有機酸、氨基酸、糖類、多酚類等小分子代謝物）；

· 植物根際信號分子（黃酮、萜類、苯丙素類等）；

· 無機離子與營養元素 （N、P、K、Ca、Mg、Fe、Mn等可溶態營養離子濃度）；

· 根際pH 、 離子強度 、 電導率（EC）、氧化還原電位（Eh）……

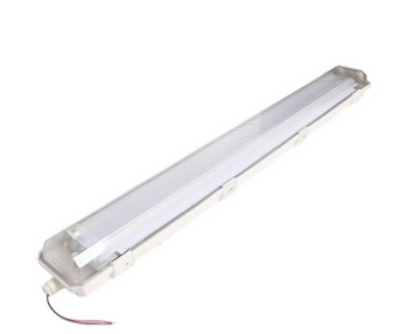

光源

· 功率： 20W

· 色溫： 6500K

· 尺寸 ： 1185.8*28.4*35.7(mm) .   防頻閃

· 額定功率/電流： 20W/0 .09A

· 光通量： 1800lm .  顯色指數： >70

清洗模塊-設備參數

· 通過特制裝置非人工夾取光學面板

· 特制清潔毛刷

· 清洗完成可輔助根盒原位組裝

· 水流固定不飛濺

應用領域

使用該設備進行大規模苜蓿群體全生育期根系表型監測 ， 探究全生育期范圍內根系表型對干旱 、 鹽堿等非生物脅迫的動態響應。
